阪神高速道路 15号堺線の玉出入口において既設RC床版を撤去し、UFC道路橋床版を施工する床版取替え工事が行われました。2018年8月に無事床版取替えを完了し、高速道路で初のUFCを用いた道路橋床版が実現しました。

既設RC床版を撤去し鋼桁上フランジを防食塗装するとともに、新たなスタッドの一部を溶植します。

玉出入路は本線と街路の間にあるせまい場所であるため、床版を荷下ろし場所から設置場所まで搬入、設置を専用のリフトローラーによって施工しました。

床版同士の接合部に「場所打ちUFC」を打設し接合します。また、橋軸方向に配置したポストテンションPC鋼材（1S28.6）を緊張しプレストレスを導入します。床版同士の接合部はこのプレストレスによるPC構造の接合部です。

床版と桁の接合部は、UFC床版に設けられているスタッド用孔にスタッドを溶植し、合成繊維入りの無収縮モルタルを充填することによって接合します。接合されることによってUFC床版と鋼桁が一体の合成桁となります。

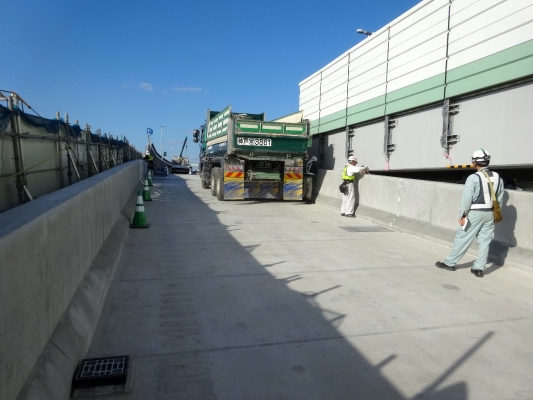

床版の施工が完了後、完成したUFC床版上に車輛を載荷し、床版のひずみやたわみ、鋼桁のひずみを計測し、UFC床版の詳細設計の検証、床版取替え前の合成桁の挙動との比較検証を行いました。

• 2018.8.22　高速道にUFC床版－1径間8日で据え付け（日刊建設工業新聞）
• 2018.8.22　高速道路にUFC床版を初採用－施工は鹿島ら（建設通信新聞）
• 2018.8.27 阪神高速15号堺線玉出入口　リニューアル公示に新技術－UFC床版を試験施工（建設新聞）
• 2018.8.28　長寿命化に向けリニューアル公示着々と－日本初、軽量化と高耐久化実現 UFC床版－鹿島建設ご共同開発　据え付けに旋回不要の新型機も（大阪建設工業新聞）
• 2018.9.27　阪神高速道路　堺線玉出入口でUFC床版を初採用 （道路構造物ジャーナルNET）

• 西原知彦・佐藤彰紀・黒田孝志・藤代　勝・斎藤公生：床版取替えに用いる平板型UFC床版の設計，第73回年次学術講演会，土木学会，2018.8．
• Thi Thu Dung, Toshimichi ICHINOMIYA, Yuki YOKOTA, Akinori SATO, Takashi KURODA：SHEAR CAPACITY OF HEADED STUD CONNECTION BY 3D FEM ANALYSIS，第73回年次学術講演会，土木学会，2018.8．
• Yojiro Murakami, Takashi Kosaka, Akinori Sato, Seisuke Muragishi, Kimio Saito, Yasuo Kawabata： Design and Construction of UHPFRC Deck for Replacement of Deteriorated Concrete Slab, 40th IABSE Symposium Nantes, 2018.9.
• Yuki Yokota, Hidesada Kanaji, Takashi Kosaka, Toshimichi Ichinomiya, Masaru Fujishiro： WHEEL RUNNING FATIGUE TEST OF UHPFRC DECK SLAB, fib congress 2018 Melbourne, 2018.10.
• Kimio Saito, Takashi Kuroda , Akinori Sato , Masaru Fujishiro, Seisuke Muragishi： DESIGN OF UHPFRC DECK SLAB TO REPLACE DETERIORATED CONCRETE SLAB, fib congress 2018 Melbourne, 2018.10.
• 佐藤彰紀・黒田孝志・藤代　勝・斎藤公生：床版取替え工事に適用する平板型UFC床版の設計， 第27回プレストレストコンクリートの発展に関するシンポジウム，プレストレストコンクリート工学会，2018.11．
• 横田祐起・小坂　崇・佐藤彰紀・一宮利通：UFC床版と鋼桁の接合部における間詰め厚さの影響に関する検討， 第27回プレストレストコンクリートの発展に関するシンポジウム，プレストレストコンクリート工学会，2018.11．
